CL
Çatal bağlantı
Tek mil ile pim bağlantısı; dönme serbestisi var. Damper, römork açma, mobil platform için en yaygın.
Teknik Kaynaklar
Datasheet, CAD dosyası ve seçim rehberi.
Standart silindir ailesi için boyut tabloları, bağlantı tipi diyagramları ve uygulama bazlı seçim notları. CAD STEP / DXF dosyaları proje bazlı mühendislik tarafından paylaşılır.
Ürün ailesi datasheet
Standart silindir aileleri: boyut tabloları

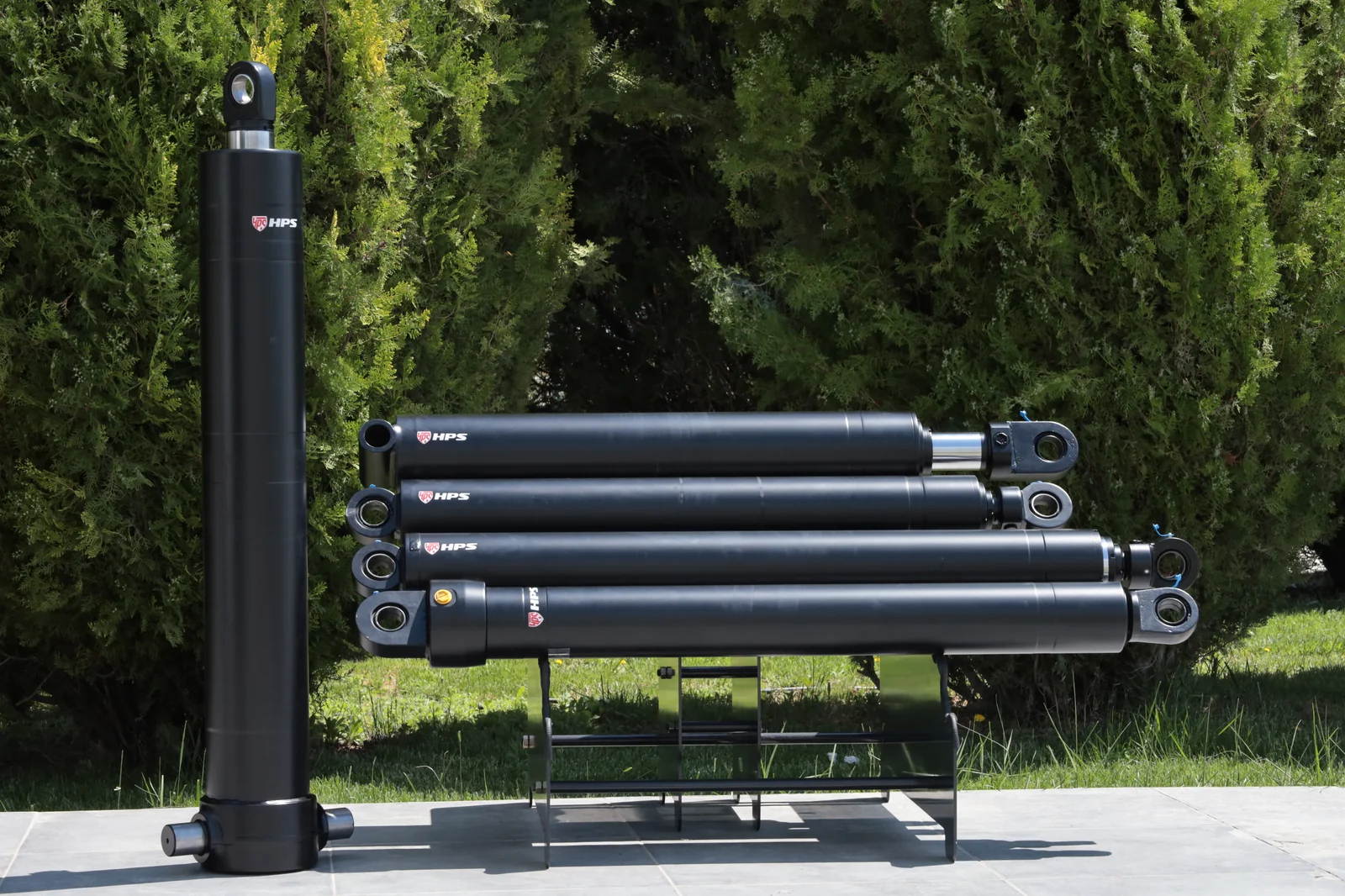

Endüstriyel Silindirler
Tip: Tek etkili · Çift etkili · Çap: 25-320 mm · Mil çapı (rod): 15-250 mm
Tek ve çift etkili endüstriyel silindirler. Çap 25-320 mm, müşteri çizimi ile özel üretim.
Spec & datasheet talep →Teleskopik Silindirler

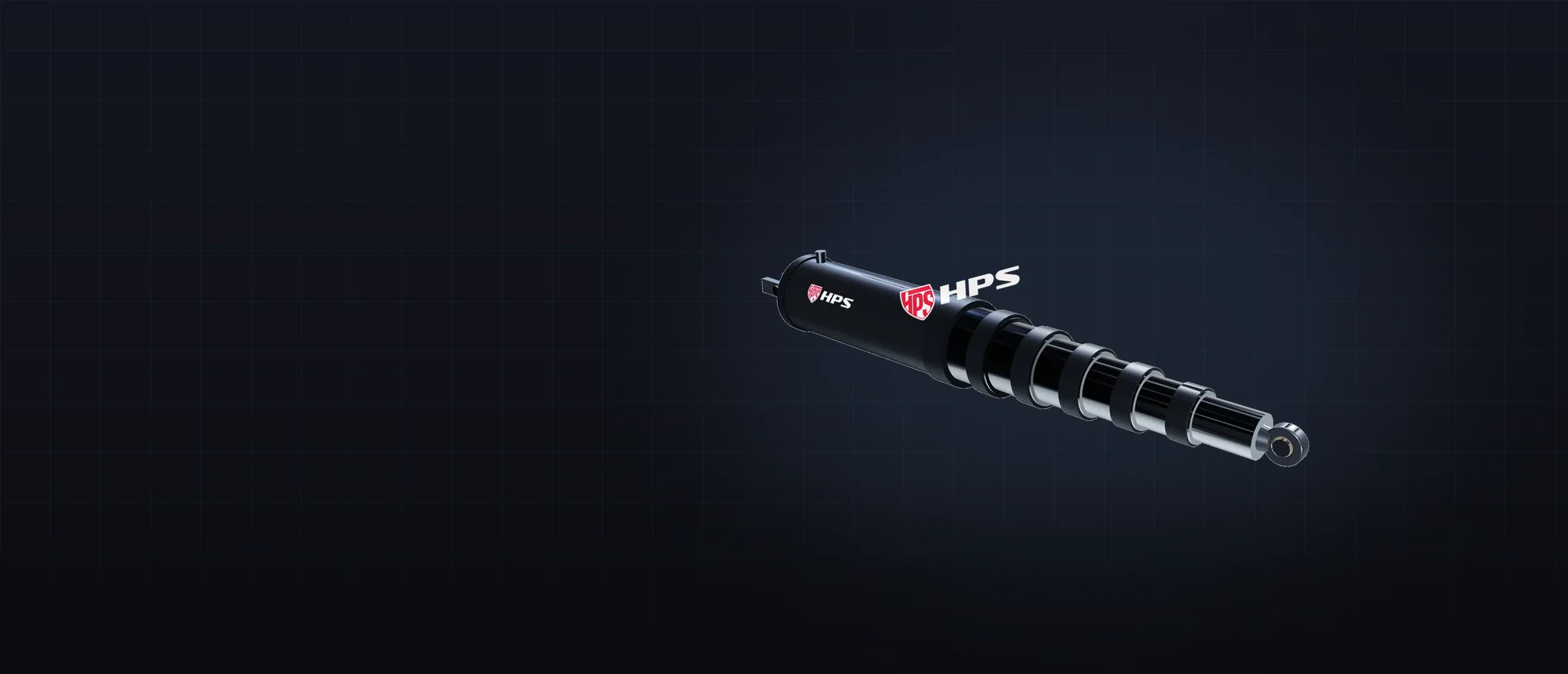

Tip: Tek etkili · Çift etkili · Kademe sayısı: 2-7 · Kurs (max): 12.600 mm
Tek ve çift etkili teleskopik silindirler. 2-7 kademe, max 12.600 mm strok.
Spec & datasheet talep →Özel Tasarım
Tasarım girdisi: Çizim · tasarım dosyası · teknik şartname · numune · Çıktı: Numune → küçük seri → seri üretim · Spec serbestliği: Çap · kurs · basınç · montaj · sızdırmazlık markası
Müşteri çizimi, tasarım dosyası veya teknik şartnameye göre tam özel üretim.
Spec & datasheet talep →Tam datasheet PDF (boyut tablosu + kesit + mount opsiyonları) proje bazlı paylaşılır. Genel katalog talep formunu doldurarak isteyebilirsiniz.
Bağlantı tipleri
Silindir bağlantı tipleri
En yaygın 6 bağlantı tipi aşağıda. Dünyadaki 52 bağlantı tipinin tam kataloğu ve ISO + NFPA + Parker kod eşlemesi için detay sayfasına gidin.
TR
Muylu (yan eksenli)
Gövde yan tarafından çift muylu mili; ağır eksenel yük + döndürme. İş makinesi bom, beton pompa.
FL
Flanş bağlantı
Ön veya arka flanş üzerinden cıvatalı bağlantı; sabit gövde, eksen kayması yok. Pres, sabit endüstriyel.
FT
Ayak bağlantı
Gövde altında ayak profili, alttan cıvatalı bağlantı; düşük yapı, sabit silindirler.
RE
Mil ucu mafsalı
Mil ucuna eklenen rotalı mafsal: mil halkası veya mil çatalı. Çift tarafında dönme serbestisi.
CR
Enine boru bağlantı
Mil veya gövde ucuna enine geçirilen pim borusu; tarım ve hafif iş makinesinde yaygın.
Tam katalog
Tüm 52 bağlantı tipi: ISO + NFPA + Parker eşlemesi
5 kategori, 39 standart + 8 mil ucu + 5 özel varyant. Müşteri çizimi ile dünyada var olmayan tip bile üretilir.
Detaylı rehberler
Hidrolik silindir bilgi bankası
Bileşen anatomisi, üretim akışı, sızdırmazlık seçimi ve standart referansları için detaylı sayfalar, mühendislik ekibinden derlenmiş.
Hidrolik Silindir Anatomisi
9 ana bileşen: gövde, piston, mil, kafa, arka kapak, sızdırmazlık, gland, yastıklama, port. İşlev + malzeme + HPS üretim durumu.
Detayına git →Bağlantı Tipleri Kataloğu
52 bağlantı: ISO 6099 + ISO 6020-2 + NFPA T3.6.7R + Parker kod eşlemesi. Gergi çubuğu, flanş, ayak, muylu, çatal, mil ucu + özel tasarım. Müşteri çizimi ile dünyada var olmayan tip dahil.
Detayına git →Üretim Akışı: Sektör vs HPS
Standart 10 adım vs HPS 5 adım iş akışı karşılaştırması. Teleskopik için özel kademe borusu krom kaplama hattı.
Detayına git →Sızdırmazlık Seçim Rehberi
6 malzeme (NBR, HNBR, PU, Viton, PTFE, Seramik) basınç + sıcaklık + uygulama matrisi. Sızdırmazlık seti bileşenleri.
Detayına git →Referans Standartlar
9 ISO / DIN / EN / NFPA standardı: kabul testi (ISO 10100), boyut (6020-2), boru hammadde (DIN 2391), malzeme sertifikası (EN 10204 3.1).
Detayına git →Bilgi notları
Hidrolik silindir seçim ve kullanım notları
Silindir seçim: çap, strok, basınç hesabı
Uygulamada gereken kuvvet, hız ve strok'tan başlayarak çap + nominal basınç + bağlantı tipi seçimi.
Sızdırmazlık seçimi: NBR · Viton · PU · seramik
Çalışma sıcaklığı, akışkan tipi (mineral yağ, biyo-yağ, su-glikol), basınç ve çevrim sayısına göre sızdırmazlık sistemi.
Burkulma boyu hesabı (Euler)
Açık strok'ta mil burkulma riski: Euler formülü ile mil çapı ve gövde-yatak mesafesi doğrulama.
Teleskopik silindir: kademe stoplama
İç stoplama (ankastre + tampon) ve dış stop bileziği seçimi; uzun strok uygulamalarda hidrolik darbe yönetimi.
Test prosedürü: 1,5× nominal basınç
Sevkiyat öncesi tek-tek silindir basınç testi; test süresi, sızdırmazlık kabul kriteri, sertifika çıktısı.
Detaylı bilgi notu PDF olarak mühendislik tarafından paylaşılır. Spesifik konu için talep iletin.
Sızdırmazlık seçim
Sızdırmazlık malzemesi: basınç, sıcaklık, uygulama matrisi
Sızdırmazlık seti seçimi çalışma basıncına, sıcaklık aralığına ve akışkan tipine bağlıdır. HPS uygulama bazlı seçim önerisi sunar.
NBR (Nitrile)
Basınç≤ 250 bar
Sıcaklık≤ 90°C
Genel hidrolik, mineral yağ · ucuz, geniş uyum
HNBR
Basınç≤ 300 bar
Sıcaklık≤ 120°C
Geliştirilmiş NBR: biyo-yağ + yüksek sıcaklık
Polyurethane (PU)
Basınç≥ 400 bar
Sıcaklık≤ 100°C
Ağır hizmet, aşınma direnci, yüksek çevrim ömrü
FKM (Viton)
BasınçYüksek
Sıcaklık≤ 200°C
Yüksek sıcaklık, kimyasal direnç, aşındırıcı akışkan
PTFE
BasınçHer seviye
Sıcaklık−50 / +250°C
Ekstrem sıcaklık, kimyasal inertlik, niş uygulama
Seramik
Basınç700+ bar
SıcaklıkYüksek
Çok yüksek basınç (pres, hidrolik darbe)
Referans standartlar
ISO / DIN / EN / NFPA: kapsam ve uygulama
- ISO 10100
- Hidrolik silindir kabul testi (1,5× nominal basınç)
- ISO 10771-1
- Yorulma basınç testi: döngüsel ömür testi
- ISO 4413
- Hidrolik güvenlik standardı + kanıt basınç testi (1,5× MAWP)
- ISO 6020-2
- Gergi çubuğu bağlantı boyutları (MF1-MS7)
- ISO 6022
- Ağır hizmet hidrolik silindir bağlantı
- DIN 2391 ST52
- Soğuk çekilmiş dikişsiz honlanmış boru (gövde)
- EN 10305-1 E355
- DIN 2391 modern eşdeğer: honlanmış silindir borusu
- EN 10204 3.1
- Fabrika muayene raporu (hammadde sertifika)
- NFPA T3.6.7R
- ABD pazarı bağlantı uyumu
CAD dosyası veya datasheet talep edin
Standart silindir aileleri için boyut tablosu PDF, proje bazlı CAD STEP/DXF dosyası ve özel mount kombinasyonu için çizim mühendislik ekibi tarafından paylaşılır.
Talep formu
