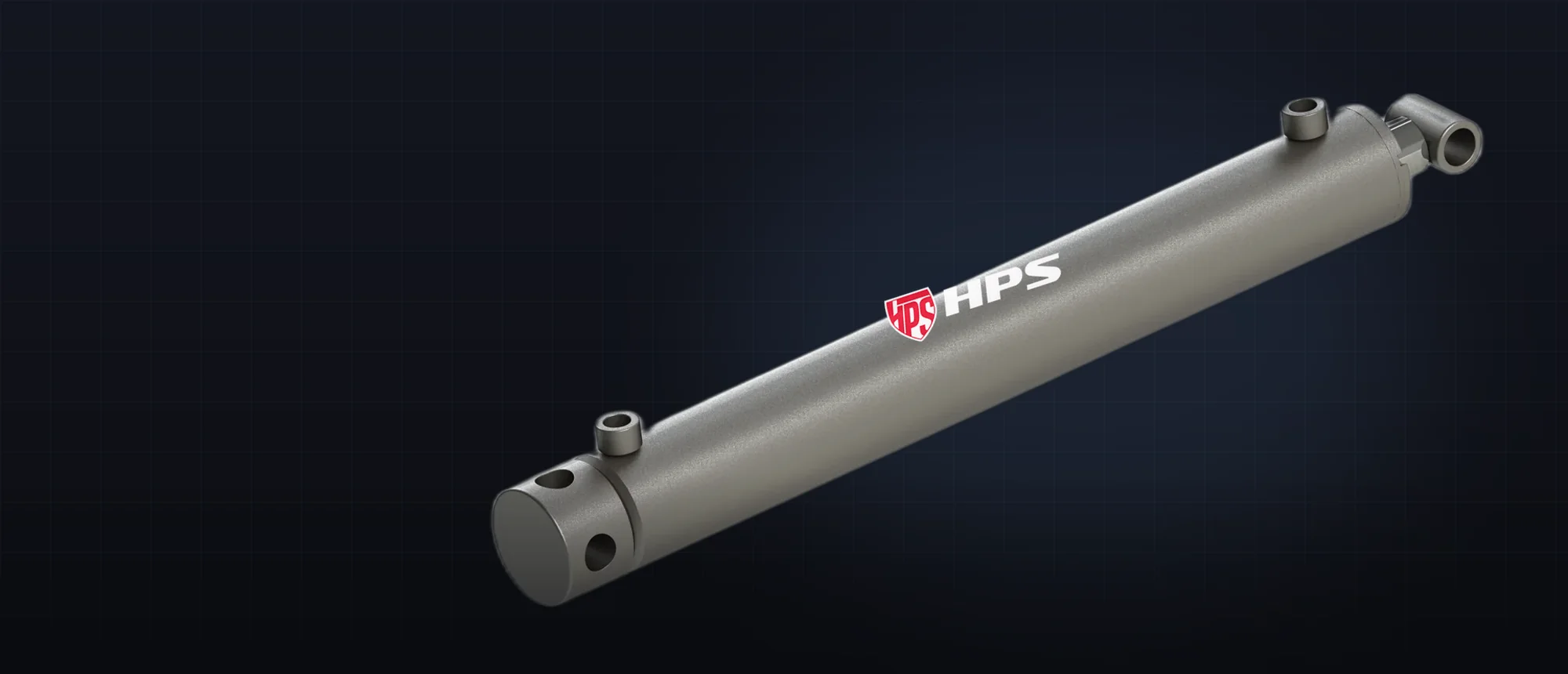

Hidrolik silindirin 9 ana bileşeni: her birinin işlevi, malzeme spec'i ve HPS bünyesinde üretim durumu. Mühendislik ekibinden detaylı kesit çizimi ve teknik dosya talebi yapabilirsiniz.
Fareyle döndürün, kırmızı noktalara tıklayın: her bileşenin malzeme spec'i ve işlevi açılır.
Ana basınç haznesi. Pistonu içeride tutar, iç çapı sızdırmazlık için hassas honlanmış (çapraz tarama deseni, yağ tutma + dudak sürtünmesi).
Gövde içini iki basınç odasına böler. Bir yönde hidrolik basınç altında, diğer yöne yük aktarır.
Pistondan dışarı uzanan kuvvet aktarım çubuğu. Dış yüzeyi sert krom kaplı (korozyon + sürtünme + sızdırmazlık).
Silindirin mil tarafındaki kapağı. Mili dışarı yönlendirir, mil sızdırmazlığı + sıyırıcı barındırır.
Gövdenin mil olmayan tarafındaki kapak. Basıncı mil karşı odasında tutar.
Piston sızdırmazlığı (iç bölme), mil sızdırmazlığı (mil çıkışı), yatak halkası (yük destek), sıyırıcı (toz), kazıyıcı. Uygulamaya göre seçilir.
Piston ve mil destek yatakları. Yan yük altında metal-metal sürtünmeyi önler.
Kurs sonunda piston'a hidrolik fren uygular. Küçük bir akışkan hacmi sıkıştırılır, piston yavaşlar, darbe ve aşınma azalır.
Hidrolik akışkanın giriş/çıkışı için dişli delikler. BSP, NPT, ORB, metric. Uygulamaya göre standart.
Tam kesit çizimi, malzeme sertifikası ve özel uygulama kombinasyonları için mühendislik ekibinden talep iletin.
Bileşen bazlı malzeme sertifikası, kesit çizimi ve özel kombinasyon spec dosyaları proje bazlı mühendislik tarafından paylaşılır.
