ISOMX1ParkerTD
İki ucu uzantılı gergi çubukları
Gergi çubukları silindirin her iki ucundan uzar. Kafa ve arka kapak her iki tarafta sabitleme noktası.
Uygulama
Pres, sabit hidrolik düzenek, çift taraflı sabitleme gereken endüstriyel.
Bağlantı kataloğu
Dünya hidrolik silindir bağlantı tipleri
Hangi bağlantı tipini isterseniz — çizim, proje veya numune verin, onu üretiriz. Katalogda olmayan, dünyada olmayan tip dahil.
52 bağlantı tipi: 39 standart kombinasyon (ISO 6099 + ISO 6020-2 + NFPA T3.6.7R + Parker kod eşlemesi) + 8 mil ucu varyantı + 5 özel tasarım. Müşteri çizimi ile standart kataloglarda yer almayan tipler de üretilir.
Gerçek üretimden
Üretimden bağlantı ucu örnekleri

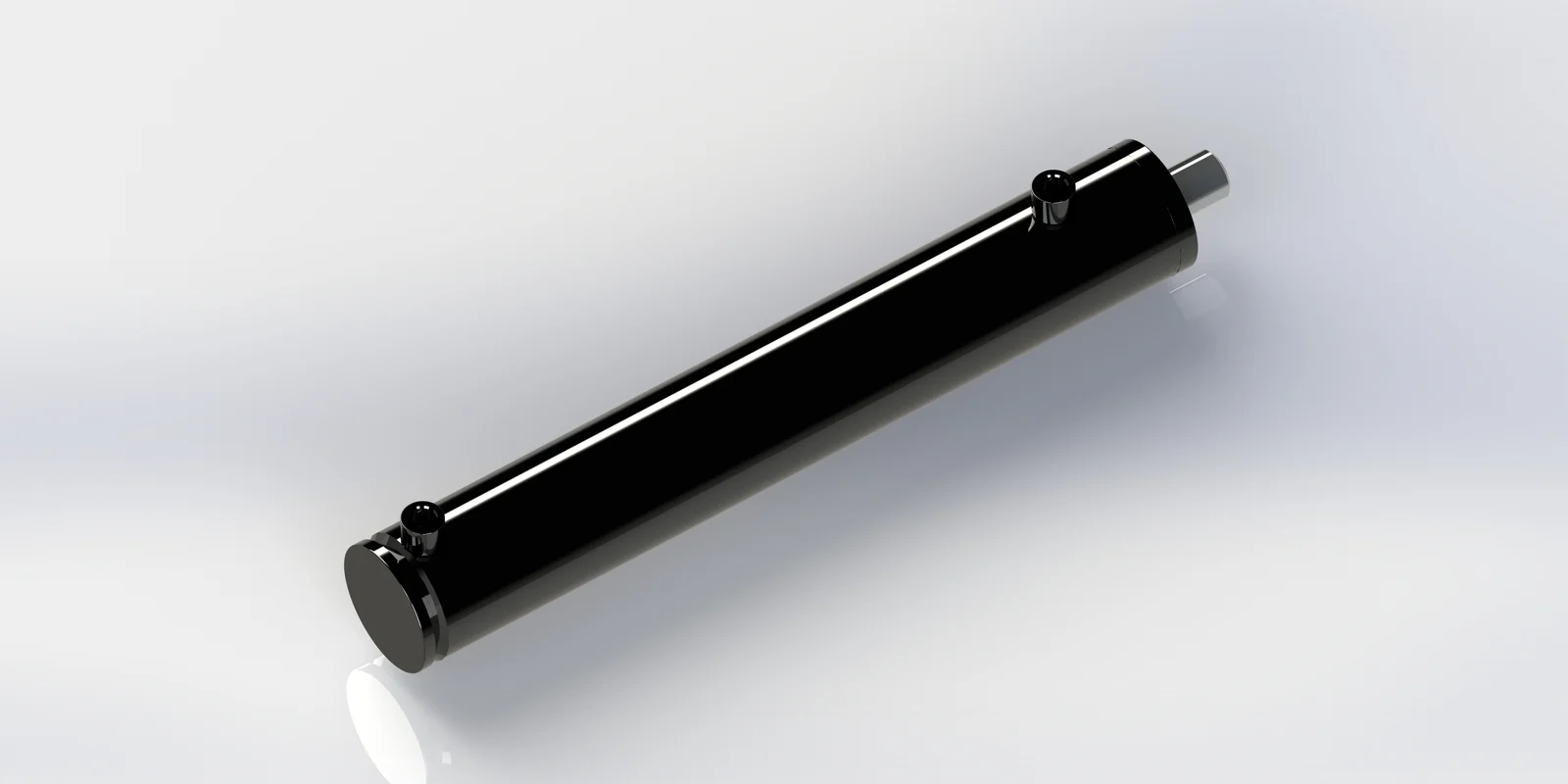

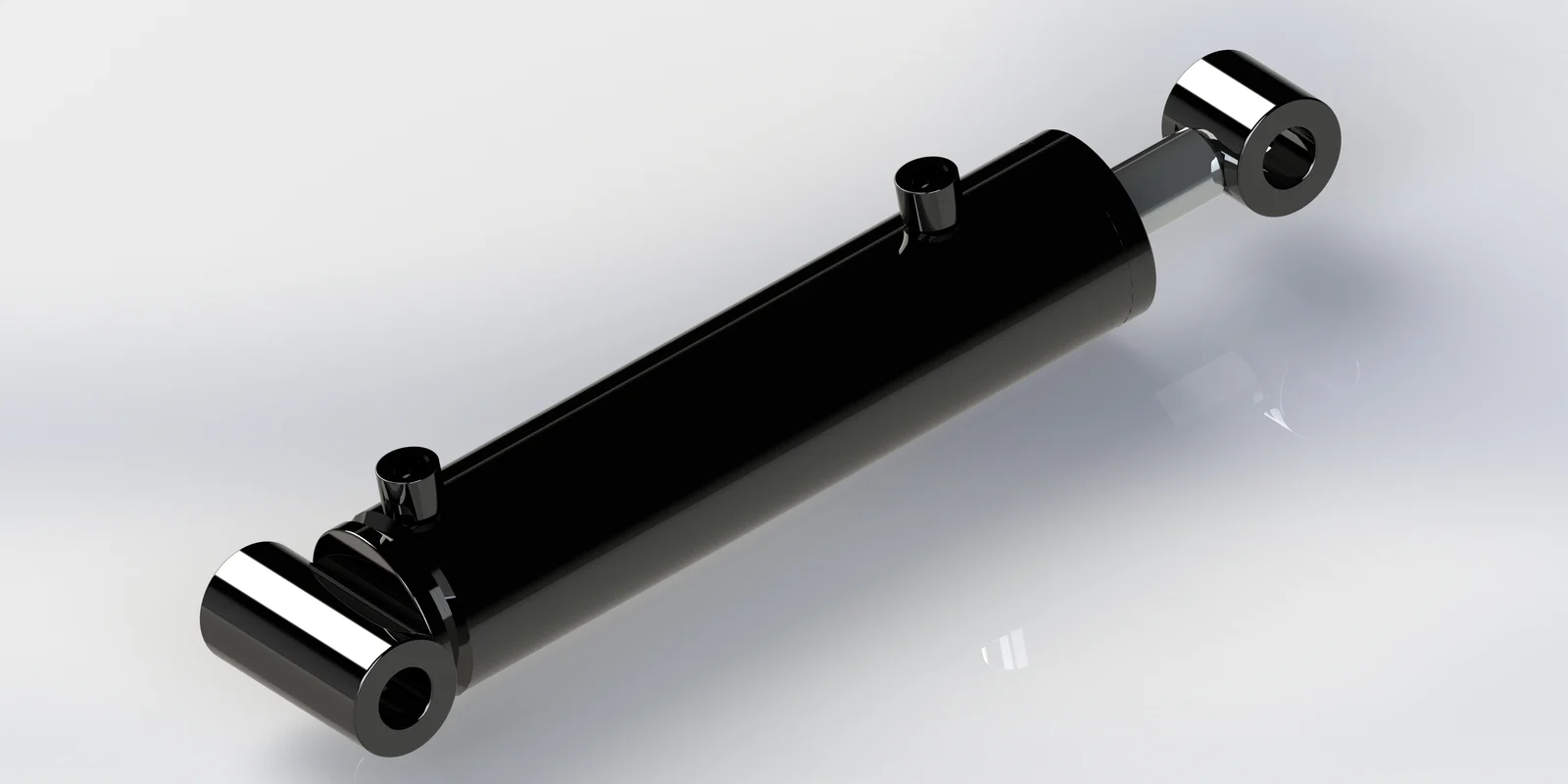

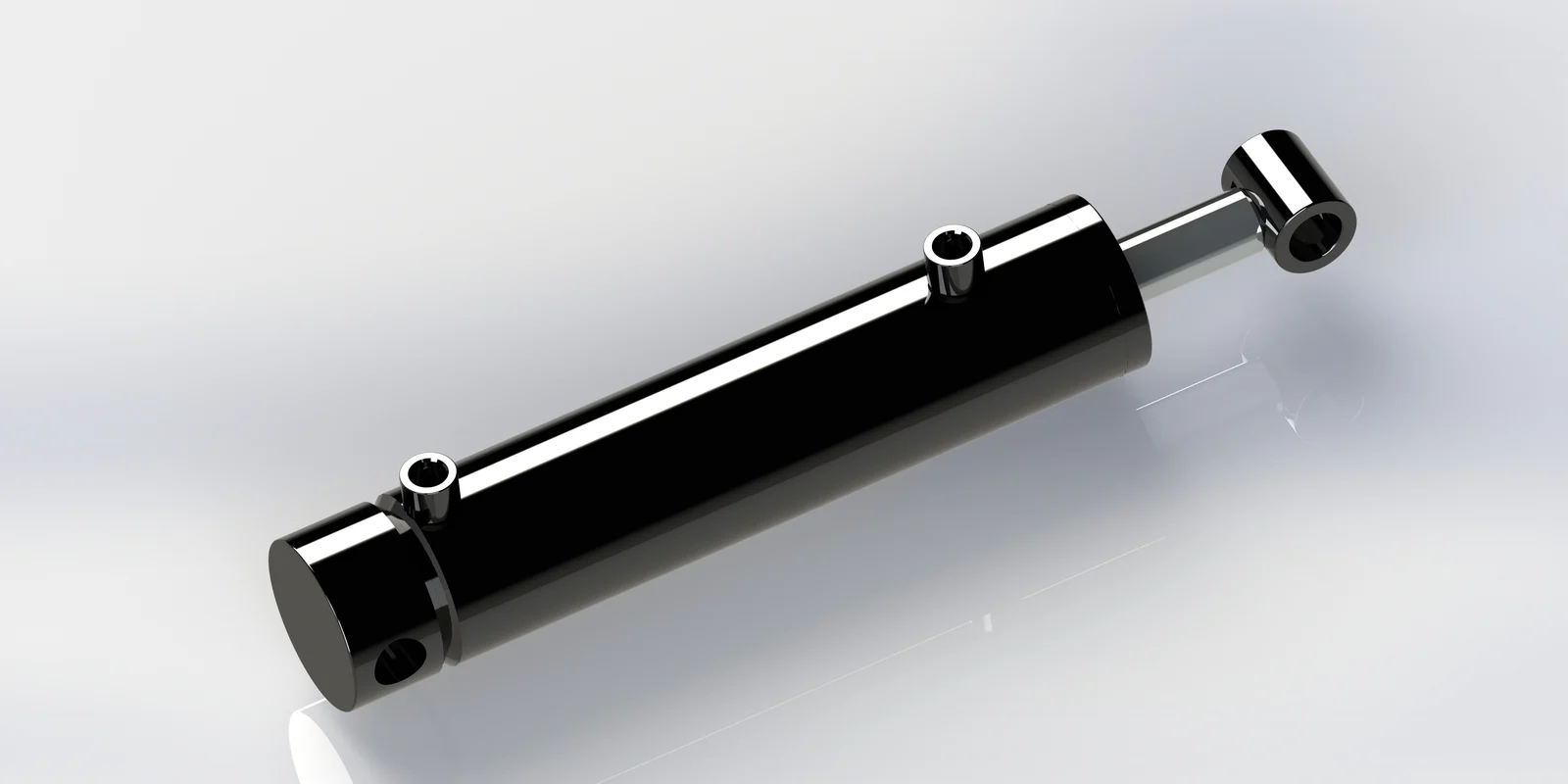

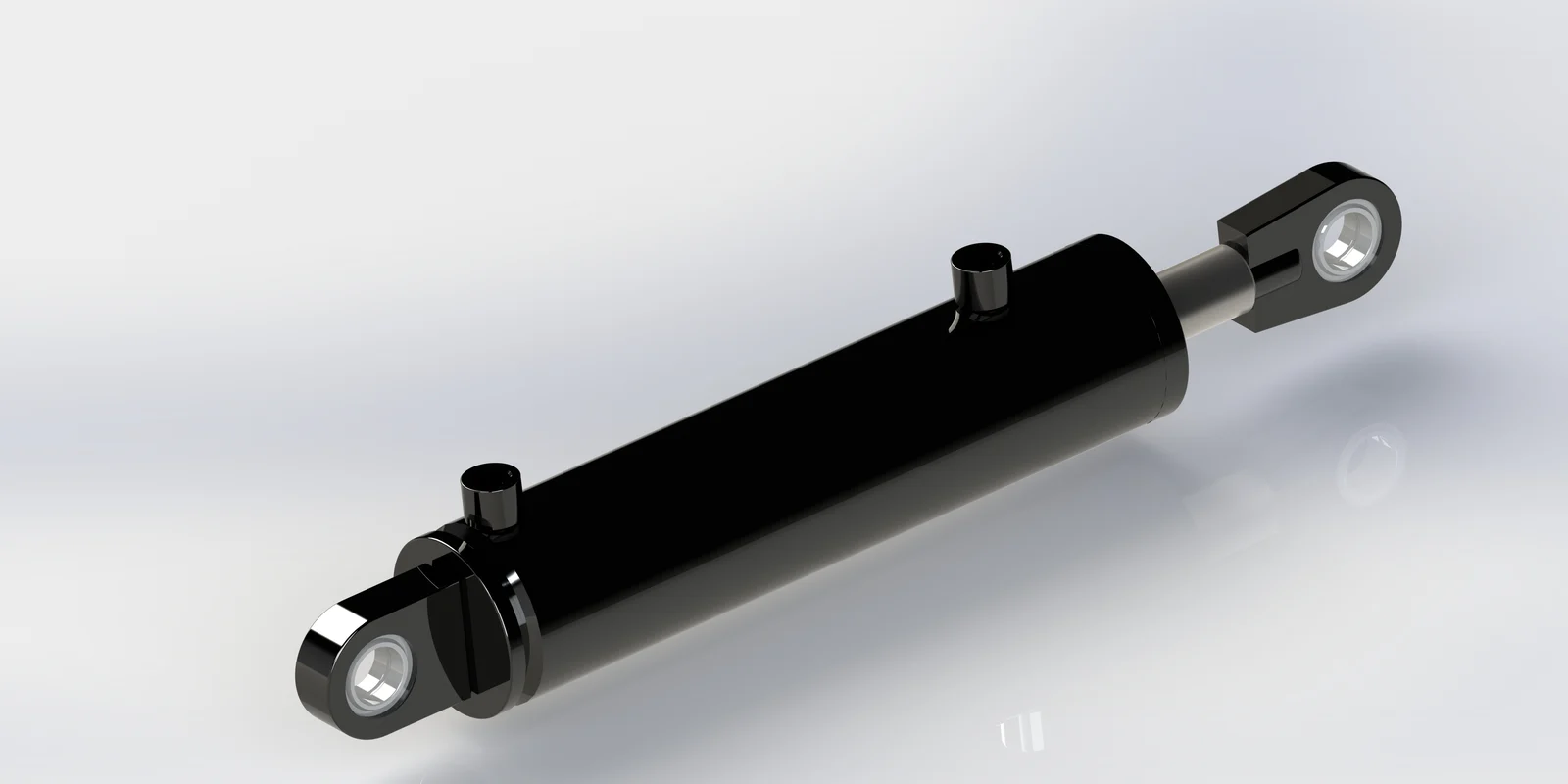

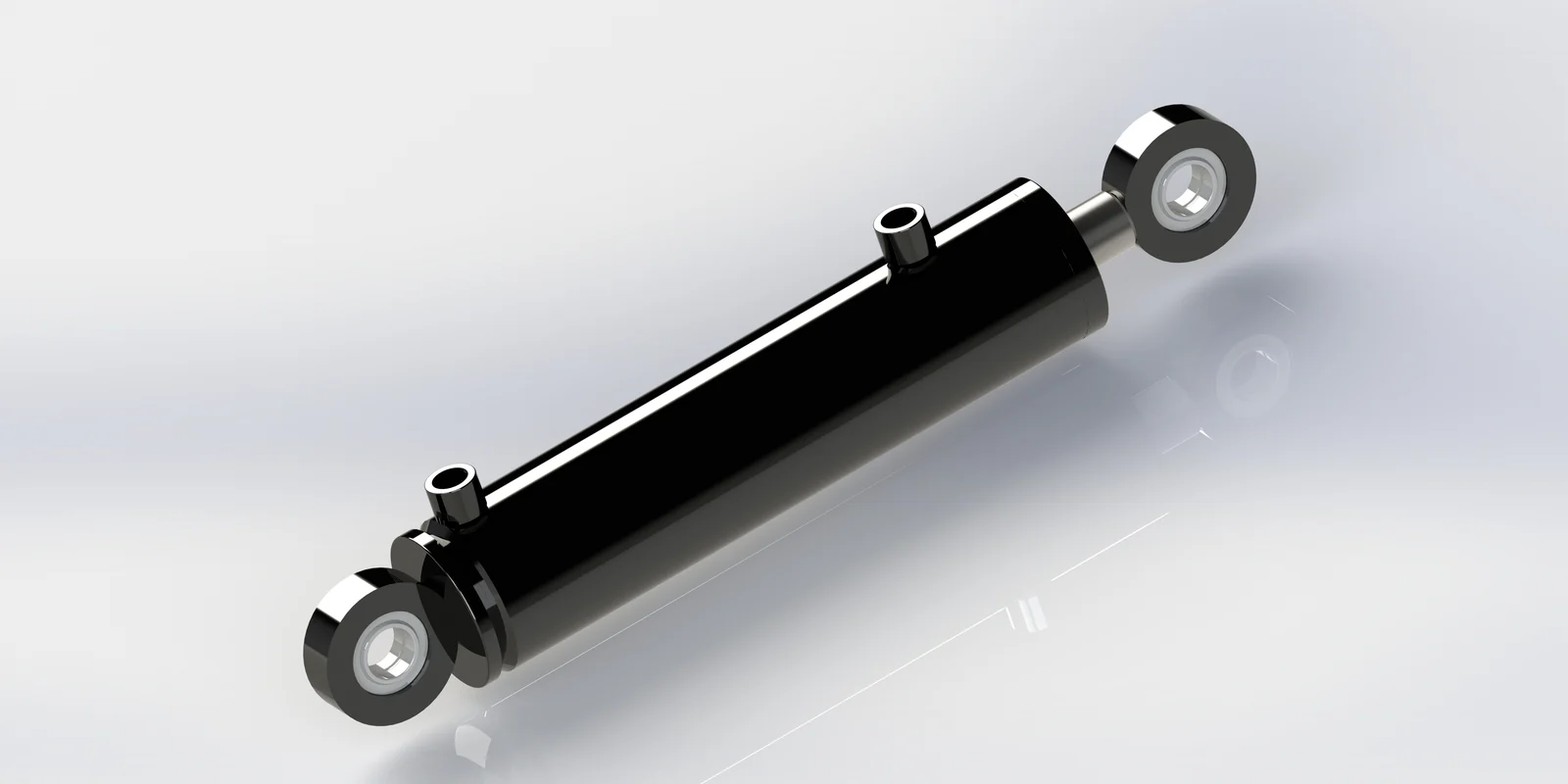

HPS üretim kataloğundan beş gerçek tip: düz uç, çapraz tüp, enine tüp + mil gözü, yassı kulak göz ve küresel yataklı göz. Tüm bağlantı tipleri müşteri çizimine göre uygulanır.
Standart sistemler
3 ana kodlama sistemi
Bağlantı kombinasyonları üç ana standartta kodlanır. Çoğu üretici üç kodu paralel kullanır; birinden diğerine eşleme yapılabilir.
ISO 6020-2
Avrupa: 16 MPa kompakt seri
Tek mil kompakt seri bağlantı boyutları. MF / MS / MT / MP / MX / ME kod aileleri.
ISO 6022
Avrupa: 25 MPa ağır hizmet
Ağır hizmet 25 MPa basınçta mount referansı. Pres, ağır iş makinesi uygulamaları.
NFPA T3.6.7R
ABD / Kanada
İnç (imperial) birim tabanlı ABD pazarı bağlantı kodlama. Kare kafa gergi çubuğu sınıfı için T3.6.7R.
Kategori
Gergi çubuğu uzantılı · 4 tip
Gergi çubuğu uzantısı ile sabit merkez eksen bağlantı. Tek/çift ucundan uzanır.
ISOMX2ParkerTC
Arka kapak tarafı uzantılı gergi çubukları
Gergi çubukları sadece arka kapak ucundan uzanır. Tek taraflı sabitleme.
Uygulama
Cap tarafından şasiye bağlanan kompakt sabit silindirler.
ISOMX3ParkerTB
Kafa tarafı uzantılı gergi çubukları
Gergi çubukları sadece kafa ucundan uzanır. Mil tarafından şasiye bağlantı.
Uygulama
Mil tarafından sabitlenen kompakt endüstriyel uygulamalar.
ISOMX4ParkerTDDX
Çift Milli Gergi Çubuğu
Mil her iki uçtan çıkar, gergi çubukları iki uçtan sabitleme sağlar. İki yönde eşit hız ve kuvvet.
Uygulama
Eşzamanlı çift yönlü hareket gereken hatlar, hassas konumlama.
Kategori
Flanş · 12 tip
Flanş plakası ile sabit montaj. Pres, sabit endüstriyel uygulamalar için en yaygın seçim.
ISOMF1NFPAJParkerREF2
Kafa dikdörtgen flanş
Mil tarafı ucunda dikdörtgen flanş plakası. 4 cıvata deliği ile şasiye sabitlenir.
Uygulama
Pres, sabit endüstriyel ekipman, makaslı platform.
ISOMF2NFPAHParkerBEF2
Arka kapak dikdörtgen flanş
Arka kapak tarafında dikdörtgen flanş plakası. Yüksek tonajlı sabit uygulamalar.
Uygulama
Ağır pres, hidrolik makas, sabit endüstriyel hat.
ISOMF3
Kafa yuvarlak flanş
Mil tarafı ucunda yuvarlak flanş plakası. Eş eksen aplikasyon, döngüsel cıvata düzeni.
Uygulama
Eş eksen sabitleme gereken endüstriyel: vana aktüatör, dağıtım sistemleri.
ISOMF4
Arka kapak yuvarlak flanş
Dip tarafında yuvarlak flanş plakası. Eş eksen sabitleme uygulamaları.
Uygulama
Vana aktüatör, dağıtım sistemleri eş eksen montaj.
ISOMF5NFPAJBParkerREF1
Kafa kare flanş
Mil tarafı ucunda kare flanş plakası. Simetrik 4 cıvata düzeni, yön bağımsız montaj.
Uygulama
Yön bağımsız sabit endüstriyel montaj.
ISOMF6ParkerBEF1
Arka kapak kare flanş
Dip tarafında kare flanş plakası. Yön bağımsız sabitleme, simetrik 4 cıvata.
Uygulama
Sabit endüstriyel, simetrik şase bağlantı.
ISOME5
Kafa dikdörtgen ara flanş
Gövde üzerinde mil tarafına yakın ara konumda dikdörtgen flanş. Kurs ortasında sabitleme.
Uygulama
Uzun kurs silindirlerde ara destek noktası.
ISOME6
Arka kapak dikdörtgen ara flanş
Gövde üzerinde dip tarafına yakın ara konumda dikdörtgen flanş. Kurs ortasında ek destek.
Uygulama
Uzun kurs ağır endüstriyel silindirler.
ISOMF7ParkerREF3
Kafa Yuvarlak Saplamalı Flanş
Kafa ucunda saplamalı yuvarlak flanş. Flanşa sabit saplamalar somun ile şasiye bağlanır.
Uygulama
Sık sökülüp takılan sabit endüstriyel montaj.
ISOMF8ParkerBEF3
Arka Kapak Yuvarlak Saplamalı Flanş
Arka kapakta saplamalı yuvarlak flanş. Saplamalı bağlantı montajda hizalamayı kolaylaştırır.
Uygulama
Arka kapaktan sabitlenen ağır sabit uygulamalar.
ISOME3
Kafa Tarafı Kare Ara Flanş
Gövde üzerinde kafaya yakın ara konumda kare flanş. Simetrik cıvata düzeni ile yön bağımsız ara sabitleme.
Uygulama
Uzun kurslu silindirlerde yön bağımsız ara destek.
ISOME4
Arka Kapak Tarafı Kare Ara Flanş
Gövde üzerinde arka kapağa yakın ara konumda kare flanş. Kurs ortasında simetrik ek destek.
Uygulama
Uzun kurslu ağır endüstriyel silindirler.
Kategori
Ayak / Kulak · 7 tip
Ayak veya yan kulak ile merkez eksen dışı bağlantı. Düşük yapı, sabit silindirler.
ISOMS1NFPAC
Tek yan kulak
Gövde tek tarafında ayak/kulak profili. Tek noktadan sabitleme, kompakt bağlantı.
Uygulama
Hafif sabit uygulamalar, küçük ölçek montaj.
ISOMS2NFPACParkerSL
Yan kulaklar (ayak çifti)
Gövde her iki tarafında ayak profili. İki cıvata düzeni ile altta sabitleme.
Uygulama
Standart sabit silindir bağlantısı: pres altyapısı, sabit kaldırma.
ISOMS3
Merkez eksen kulak bağlantı
Gövde merkez ekseninde kulak profili. Eş eksen ayak, moment yükü dengelenir.
Uygulama
Dengeli yan yük uygulamaları.
ISOMS4NFPAFParkerFS
Yan dişli bağlantı
Gövde yan tarafında diş açılmış cıvata delikleri. Düşük yapı düz bağlantı.
Uygulama
Düşük yapı sabit bağlantı, makine içi montaj.
ISOMS7
Uç kulak bağlantı
Gövde uç tarafında (kafa veya arka kapak) kulak profili. Tek uçtan sabitleme.
Uygulama
Tek uçtan asılı sabit silindirler.
ISOMS5
Boru Hattı Ayağı
Gövdeyi boru kelepçesi tarzında saran yarım sargı ayak çifti. Gövdeye kaynak gerektirmeden alttan sabitleme.
Uygulama
Boru hattı düzenekleri, gövdesine kaynak istenmeyen silindirler.
ISOMS6ParkerSL2
Güçlendirilmiş Çift Yan Kulak
Ağır hizmet için güçlendirilmiş yan kulak çifti. Geniş taban yüzeyi yüksek itme kuvvetini şasiye dağıtır.
Uygulama
Ağır hizmet sabit silindirler, yüksek kuvvetli düzenekler.
Kategori
Muylu · 7 tip
Yan eksen mafsallı bağlantı. İş makinesi bomu, vinç, beton pompası gibi ağır mafsallı uygulamalar.
ISOMT1NFPADParkerTM1
Kafa muylu
Mil tarafı yakınında gövde yan tarafında iki muylu pini. Mafsallı bağlantı: döndürme + eksenel yük.
Uygulama
İş makinesi bom alt mafsal, beton pompası kol.
ISOMT2NFPADBParkerTM2
Arka kapak muylu
Arka kapak tarafı yakınında gövde yan tarafında iki muylu pini. Arka kapak tarafından mafsallı.
Uygulama
Vinç bom dip mafsal, ağır iş makinesi.
ISOMT4NFPADDParkerTM3
Ara sabit muylu
Gövde ortasında veya istenen ara konumda sabit muylu pini. Kurs ortasından mafsallı.
Uygulama
Uzun kurs bom uygulamaları, hareket merkezi optimize.
ISOMT5
Ara ayarlanabilir muylu
Ara konumda kaydırılabilir muylu. Mafsal noktası uygulamaya göre ayarlanabilir.
Uygulama
Kalibrasyon gerektiren özel mafsallı sistemler.
ISOMT3ParkerTMX1
Çift Uç Muylu
Hem kafa hem arka kapak tarafında muylu pimi. İki ayrı yataklama noktası ile dönme desteği.
Uygulama
İki noktadan yataklanan özel mafsallı düzenekler.
ISOMT6
Kaçık Eksenli Muylu
Muylu pimi gövde merkez ekseninden kaçık konumlanır. Dar yerleşimde dönme merkezini kaydırır.
Uygulama
Dar şase boşluklu makine yerleşimleri.
Ayarlanabilir Ara Muylu (kilitli)
Kilit bilezikli ara muylu. Konumu sahada gevşetilip yeniden ayarlanabilir, bilezikler ile kilitlenir.
Uygulama
Devreye almada mafsal noktası ayarı gereken sistemler.
Kategori
Çatal / Mafsal / Halka · 9 tip
Sabit veya küresel mafsallı bağlantı. Damper, römork, mobil platform için en yaygın.
ISOMP1NFPABBParkerPB2
Arka kapak sabit çatal
Arka kapak ucunda çatallı bağlantı. Pim ile şasiye geçirilir, mafsallı dönme.
Uygulama
Damper kamyon, römork kasası, atık aracı kompaktör.
ISOMP2
Kafa sabit çatal
Mil tarafı ucunda gövde çatal bağlantı. Mil tarafından mafsallı dönme.
Uygulama
Mil tarafından mafsallı sabitleme gereken niş uygulamalar.
ISOMP3NFPASBParkerPB1
Arka kapak sabit halka
Arka kapak ucunda yuvarlak halka bağlantı. Pim ile geçirme, basit mafsallı.
Uygulama
Tarım ekipmanı, mobil platform alt nokta.
ISOMP4
Kafa sabit halka
Mil tarafı ucunda gövde halka bağlantı. Mil tarafından mafsallı.
Uygulama
Tarım ekipmanı, hafif iş makinesi mil tarafı.
ISOMP5ParkerSA
Arka kapak küresel rulman
Dip ucunda küresel rulman mafsalı. Üç eksenli serbestlik, yan yük tolere eder.
Uygulama
Vinç outrigger, ağır iş makinesi yan yük altında.
ISOMP6
Küresel mil halkası
Mil ucunda küresel rulmanlı halka. Üç eksenli serbestlik, mafsallı + tolere eder.
Uygulama
Yan yük + eksen sapma toleransı gereken uygulamalar.
Kaynaklı Mafsal Kulağı
Gövdeye kaynaklı tek kulaklı mafsal bağlantısı. Pim ile şasiye geçirilir, basit ve sağlam dönme noktası.
Uygulama
Damper alt bağlantısı, römork şase mafsalı.
Burun Bağlantı
Arka kapak ucunda daralan burun içinde mafsal yuvası. Dar yuvalara sığan kompakt mafsal.
Uygulama
Dar yerleşimli mobil ekipman alt bağlantısı.
Kardan (Gimbal) Mafsal
İki eksenli kardan halkası ile mafsal. Aynı anda iki düzlemde açısal sapma alır.
Uygulama
Bom ve kol uygulamaları, çok yönlü sapmalı düzenekler.
Kategori
Mil Ucu · 8 tip
Mil ucuna eklenen bağlantı: halka, çatal, vidalı, enine pim borusu veya anahtar ağzı varyantı.
KodRE
Mil Halkası (basit)
Mil ucunda yuvarlak halka bağlantı. En basit mafsallı mil ucu.
Uygulama
Damper, römork açma, genel mafsallı yük transferi.
KodRC
Mil Çatalı
Mil ucunda çatallı bağlantı, pim ile mafsallı dönme.
Uygulama
Damper kamyon mil ucu, ağır mafsallı yük.
KodSRE
Küresel Mil Halkası
Mil ucunda küresel rulmanlı halka. Üç eksenli serbestlik, yan yükü tolere eder.
Uygulama
Yan yük + eksen sapma uygulamaları.
KodMM
Dış vida
Mil ucunda dış vida diş. Standart vidalı bağlantı aksesuarları için.
Uygulama
Standart vida bağlantısı, kullanıcı aksesuar montajı.
KodFM
İç vida
Mil ucunda iç vida diş. Kompakt vidalı bağlantı, aksesuar gizli.
Uygulama
Kompakt makine içi vidalı bağlantı.
KodCR
Enine pim borusu
Mil ucunda enine geçirilen pim borusu. Yatay pim ile mafsallı bağlantı.
Uygulama
Tarım ekipmanı, hafif iş makinesi yaygın seçim.
KodWF
Anahtar yüzeyi
Mil ucunda anahtar tutucu düz yüzeyler. Cıvata sıkma için anahtar uygulanabilir.
Uygulama
Cıvatalı sabit bağlantı, sıkıştırma için anahtar yüzeyi.
Kamalı Mil Ucu
Mil ucunda kama kanallı bağlantı. Kama ile dönme momenti aktarılır ve kesin konumlama sağlanır.
Uygulama
Dönme kilidi gereken bağlantılar, hassas konumlama.
HPS özel kapasite
Müşteri çizimi ile özel mount tasarımı
Standart kataloglarda yer almayan bağlantı tipleri HPS bünyesinde tasarlanır ve üretilir. Dünyada var olmayan tip dahil: tek prototipten seri üretime. Müşteri çizimini veya yük profilini iletin, mühendislik ekibimiz mount tasarımını yapar.
Yastık Blok
Sabit yastık bloğu üzerinde silindir. Özel sabit montaj: şase üzeri yatak.
Kanat bağlantı
Kanat profil bağlantı: gövde yan tarafından çıkan kanat plakaları. Havacılık ve niş ekipman.
Açısal kol
Açısal kol tipi mafsallı bağlantı: kol uzantısı ile dönme aktarımı.
Özel tanımlı
Müşteri çizimi ile özel tasarım bağlantı. Dünyada var olmayan tip dahil, tek prototipten seri üretime.
Eyer Bağlantı (Çapraz Tüp)
Gövde üstüne oturan eyer ve enine tüp ile bağlantı. Damper kasası altına uygun özel geometri.
Mapping tablosu
ISO ↔ NFPA ↔ Parker: kod karşılıkları
39 standart mount tipinin üç ana kodlama sistemindeki karşılığı. Çoğu mount sadece ISO koduna sahip; NFPA ve Parker karşılığı olmayan ISO kodları ":" ile gösterilir.
| Kategori | ISO | NFPA | Parker | İsim |
|---|---|---|---|---|
| Gergi çubuğu uzantılı | MX1 | - | TD | İki ucu uzantılı gergi çubukları |
| Gergi çubuğu uzantılı | MX2 | - | TC | Arka kapak tarafı uzantılı gergi çubukları |
| Gergi çubuğu uzantılı | MX3 | - | TB | Kafa tarafı uzantılı gergi çubukları |
| Gergi çubuğu uzantılı | MX4 | - | TDDX | Çift Milli Gergi Çubuğu |
| Flanş | MF1 | J | REF2 | Kafa dikdörtgen flanş |
| Flanş | MF2 | H | BEF2 | Arka kapak dikdörtgen flanş |
| Flanş | MF3 | - | - | Kafa yuvarlak flanş |
| Flanş | MF4 | - | - | Arka kapak yuvarlak flanş |
| Flanş | MF5 | JB | REF1 | Kafa kare flanş |
| Flanş | MF6 | - | BEF1 | Arka kapak kare flanş |
| Flanş | ME5 | - | - | Kafa dikdörtgen ara flanş |
| Flanş | ME6 | - | - | Arka kapak dikdörtgen ara flanş |
| Flanş | MF7 | - | REF3 | Kafa Yuvarlak Saplamalı Flanş |
| Flanş | MF8 | - | BEF3 | Arka Kapak Yuvarlak Saplamalı Flanş |
| Flanş | ME3 | - | - | Kafa Tarafı Kare Ara Flanş |
| Flanş | ME4 | - | - | Arka Kapak Tarafı Kare Ara Flanş |
| Ayak / Kulak | MS1 | C | - | Tek yan kulak |
| Ayak / Kulak | MS2 | C | SL | Yan kulaklar (ayak çifti) |
| Ayak / Kulak | MS3 | - | - | Merkez eksen kulak bağlantı |
| Ayak / Kulak | MS4 | F | FS | Yan dişli bağlantı |
| Ayak / Kulak | MS7 | - | - | Uç kulak bağlantı |
| Ayak / Kulak | MS5 | - | - | Boru Hattı Ayağı |
| Ayak / Kulak | MS6 | - | SL2 | Güçlendirilmiş Çift Yan Kulak |
| Muylu | MT1 | D | TM1 | Kafa muylu |
| Muylu | MT2 | DB | TM2 | Arka kapak muylu |
| Muylu | MT4 | DD | TM3 | Ara sabit muylu |
| Muylu | MT5 | - | - | Ara ayarlanabilir muylu |
| Muylu | MT3 | - | TMX1 | Çift Uç Muylu |
| Muylu | MT6 | - | - | Kaçık Eksenli Muylu |
| Muylu | - | - | - | Ayarlanabilir Ara Muylu (kilitli) |
| Çatal / Mafsal / Halka | MP1 | BB | PB2 | Arka kapak sabit çatal |
| Çatal / Mafsal / Halka | MP2 | - | - | Kafa sabit çatal |
| Çatal / Mafsal / Halka | MP3 | SB | PB1 | Arka kapak sabit halka |
| Çatal / Mafsal / Halka | MP4 | - | - | Kafa sabit halka |
| Çatal / Mafsal / Halka | MP5 | - | SA | Arka kapak küresel rulman |
| Çatal / Mafsal / Halka | MP6 | - | - | Küresel mil halkası |
| Çatal / Mafsal / Halka | - | - | - | Kaynaklı Mafsal Kulağı |
| Çatal / Mafsal / Halka | - | - | - | Burun Bağlantı |
| Çatal / Mafsal / Halka | - | - | - | Kardan (Gimbal) Mafsal |
Mount kombinasyonu seçimi
Uygulamanızı bildirin: gövde mount tipi + rod end kombinasyonu + ağır/normal hizmet sınıfı. HPS mühendislik ekibi spec dosyası ve CAD çizimi paylaşır.
Talep formu
