NBR (Nitril)
NBR
Acrylonitrile Butadiene Rubber
Basınç≤ 250 bar
Sıcaklık-30°C / +90°C
Genel hidrolik, mineral yağ uygulamaları · standart seçim
Avantaj
Ekonomik, geniş yağ uyumu, iyi aşınma direnci
Kısıt
Yüksek sıcaklık + ozon direnci sınırlı
Sızdırmazlık
Sızdırmazlık seçim rehberi
Hidrolik silindirde sızdırmazlık seti seçimi çalışma basıncına, sıcaklık aralığına, akışkan tipine ve aşınma profiline bağlıdır. Yanlış seçim erken sızdırma + komple silindir değişimi anlamına gelir. HPS uygulama bazlı sızdırmazlık seti önerisi sunar.
Hızlı malzeme bulucu
NBRUygun
NBR (Nitril)
≤ 250 bar · -30°C / +90°C
HNBRUygun
HNBR (Hidrojenize Nitril)
≤ 300 bar · -30°C / +120°C
PUUygun
Poliüretan (PU)
≥ 400 bar · -30°C / +100°C
FKMUygun
FKM (Viton)
Yüksek (uygulama bağımlı) · -20°C / +200°C
PTFEUygun
PTFE (Teflon)
Yüksek (uygulamaya göre) · -50°C / +250°C
CeramicUygun
Seramik (Polimer Kompozit)
700+ bar · -30°C / +150°C
Değerleri girin: uygun sızdırmazlık malzemeleri yeşil işaretlenir. Nihai seçim uygulama detayına göre mühendislikçe doğrulanır.
Malzeme matrisi
6 sızdırmazlık malzemesi: basınç, sıcaklık, uygulama
HNBR (Hidrojenize Nitril)
HNBR
Hydrogenated Acrylonitrile Butadiene Rubber
Basınç≤ 300 bar
Sıcaklık-30°C / +120°C
Geliştirilmiş NBR: biyo-yağ, ısı dayanımı gereken uygulamalar
Avantaj
NBR'den daha iyi ısı + ozon direnci, biyo-yağ uyumlu
Kısıt
NBR'den pahalı
Poliüretan (PU)
PU
Polyurethane Elastomer
Basınç≥ 400 bar
Sıcaklık-30°C / +100°C
Ağır hizmet: yüksek basınç, aşındırıcı çalışma şartları (madencilik, inşaat)
Avantaj
Yüksek basınç dayanımı, mükemmel aşınma direnci, çatlak büyümesi düşük
Kısıt
Yüksek sıcaklıkta hidroliz riski, su bazlı sıvılarda sınırlı
FKM (Viton)
FKM
Fluoroelastomer (Viton®)
BasınçYüksek (uygulama bağımlı)
Sıcaklık-20°C / +200°C
Yüksek sıcaklık + kimyasal direnç gereken uygulamalar: fosfat ester yağlar, agresif ortam
Avantaj
Üstün ısı + kimyasal direnci, agresif sıvılarda dayanıklı
Kısıt
Pahalı, düşük sıcaklıkta sertleşir
PTFE (Teflon)
PTFE
Polytetrafluoroethylene
BasınçYüksek (uygulamaya göre)
Sıcaklık-50°C / +250°C
Aşırı sıcaklık + kimyasal ortam. Kompozit sızdırmazlık bileşeni (cam/karbon/polimer dolgulu; bronz dolgu daha çok yatak halkalarında kullanılır)
Avantaj
Mükemmel kimyasal direnç, en geniş sıcaklık aralığı, çok düşük sürtünme
Kısıt
Düşük elastisite / zayıf geri yaylanma, yük altında soğuk akma (creep); tek başına dinamik sızdırmazlık yapamaz, NBR/PU enerjilendirici ile kompozit kullanılır
Seramik (Polimer Kompozit)
Ceramic
Polymer-Ceramic Composite
Basınç700+ bar
Sıcaklık-30°C / +150°C
Çok yüksek basınç niş uygulamalar: pres, ağır endüstri
Avantaj
Aşırı basınç dayanımı, ekstrüzyon direnci üstün
Kısıt
Çok pahalı, sadece spesifik uygulamalar için
Sızdırmazlık seti
Tipik sızdırmazlık seti bileşenleri

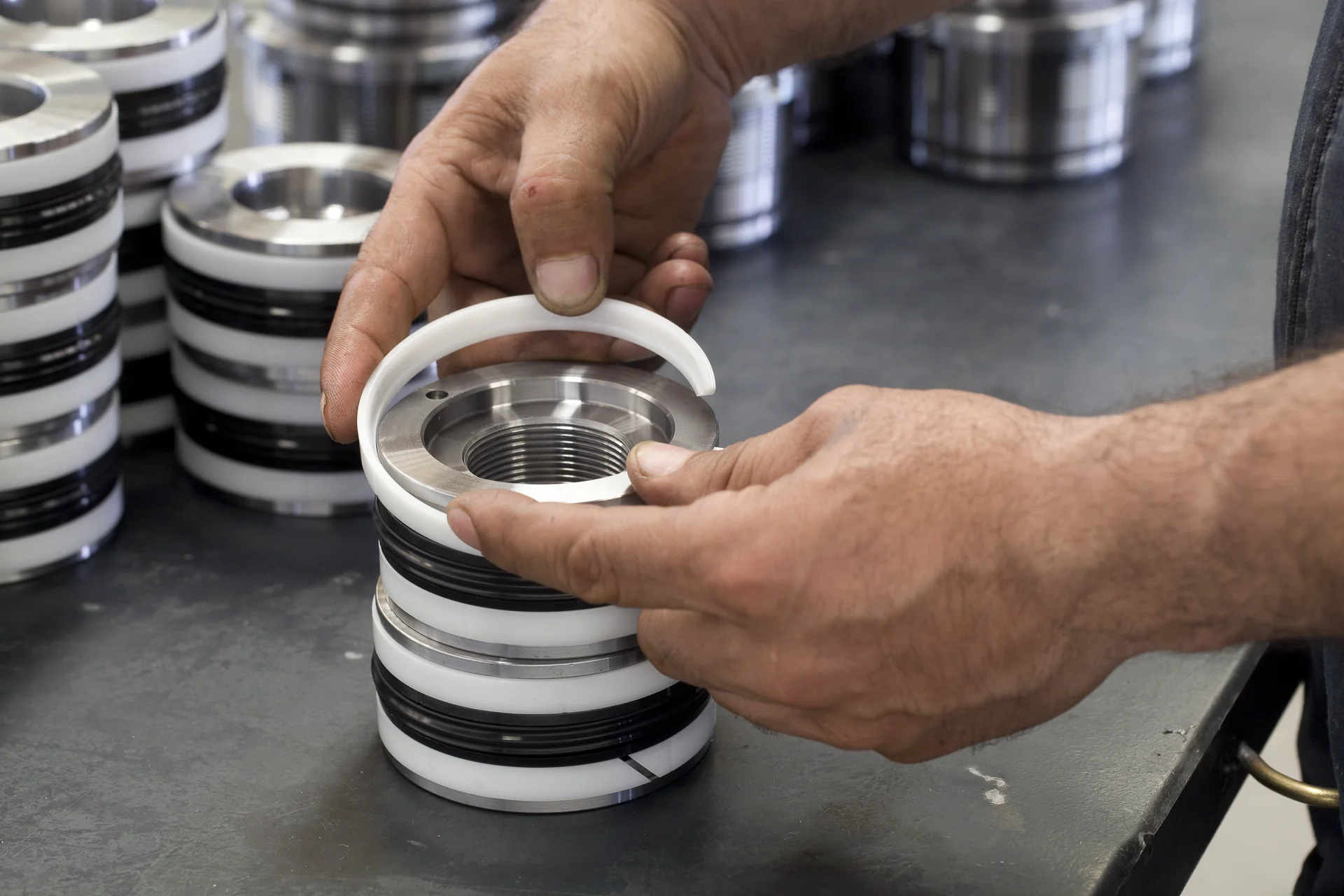

Hidrolik silindir sızdırmazlık seti birden fazla bileşenden oluşur: her biri farklı yere yerleşir ve farklı işlev görür. Komple set olarak satılır (piston sızdırmazlığı + mil sızdırmazlığı + yatak halkası + sıyırıcı + kazıyıcı kombinasyonu).
PS
Piston Sızdırmazlığı
Konum
Piston dış çevre, gövde iç çapı
İşlev
Çift etkili silindirde iki basınç odası arasında sızdırmazlık
Tipik malzeme
PU / NBR + PTFE kompozit
RS

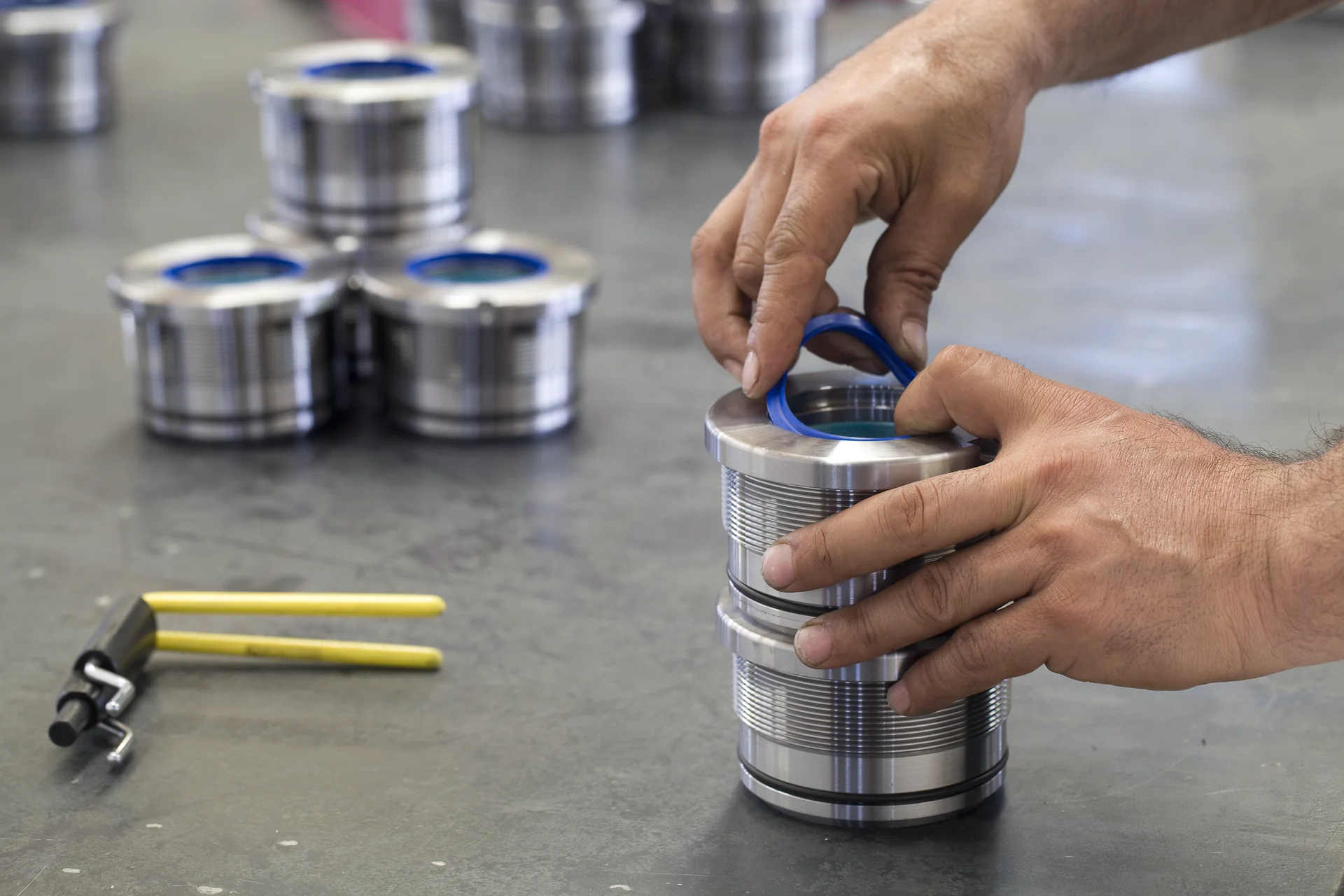

Mil Sızdırmazlığı
Konum
Kafa iç, mil dış yüzey
İşlev
Yüksek basınç tarafından dış ortama sızdırmazlık
Tipik malzeme
PU / NBR + PTFE kompozit
WR
Yatak halkası
Konum
Piston + kafa (mil destek)
İşlev
Yan yük taşır, metal-metal sürtünmeyi önler
Tipik malzeme
PTFE-bronz / kompozit
WP
Sıyırıcı
Konum
Kafa dış tarafı, mil çıkışında
İşlev
Toz, kir, nem sıyırıcı. Milin dışarıdan içeri kontaminasyonu engeller
Tipik malzeme
PU / NBR
SC
Kazıyıcı (Ağır Hizmet)
Konum
Sıyırıcı dış tarafında
İşlev
Ağır kir/buz/çamur sıyırıcı. İnşaat, madencilik için ek koruma
Tipik malzeme
PU + metal carrier
BR
Tampon halka
Konum
Mil sızdırmazlığı arkasında (yüksek basınç tarafı)
İşlev
Basınç darbelerini söndürür, mil sızdırmazlığı ömrünü uzatır
Tipik malzeme
PU / FKM
Tipik bir sızdırmazlık seti 5-6 bileşen içerir. Ağır hizmet uygulamalarda kazıyıcı + tampon halka eklenir. PTFE-bronz yatak halkası statik yük + yan kuvvet için zorunludur.
Seçim kuralı
Pratik seçim kuralları
Standart hidrolik: < 200 bar, < 80°C
NBR piston + mil sızdırmazlığı · PTFE-bronz yatak halkası · NBR sıyırıcı. En ekonomik seçim, geniş yağ uyumu.
Ağır hizmet: > 250 bar veya aşındırıcı
PU piston + mil sızdırmazlığı · PTFE-bronz yatak halkası · PU sıyırıcı + kazıyıcı. Yüksek basınç + aşınma direnci.
Yüksek sıcaklık: > 100°C
HNBR veya FKM (Viton) sızdırmazlık · PTFE-bronz yatak halkası · FKM sıyırıcı. Ozon + ısı direnci.
Çok yüksek basınç: > 500 bar
Seramik (polimer kompozit) piston sızdırmazlığı · PU + tampon halka mil sızdırmazlığı · PTFE yatak halkası. Pres ve hidrolik darbe uygulamaları.
Marka tercihi serbest
İstenen sızdırmazlık markası ile montaj
Sızdırmazlık seti seçimi tamamen müşteri inisiyatifindedir; müşterinin tercih ettiği marka tedarik edilip kullanılır. Montaj, HPS önerisi üzerine veya doğrudan müşteri şartnamesine göre yapılır.
Sızdırmazlık seti önerisi
Uygulamanızı bildirin: çalışma basıncı, sıcaklık, akışkan tipi, çevrim sayısı: HPS mühendislik sızdırmazlık seti önerisi sunar.
