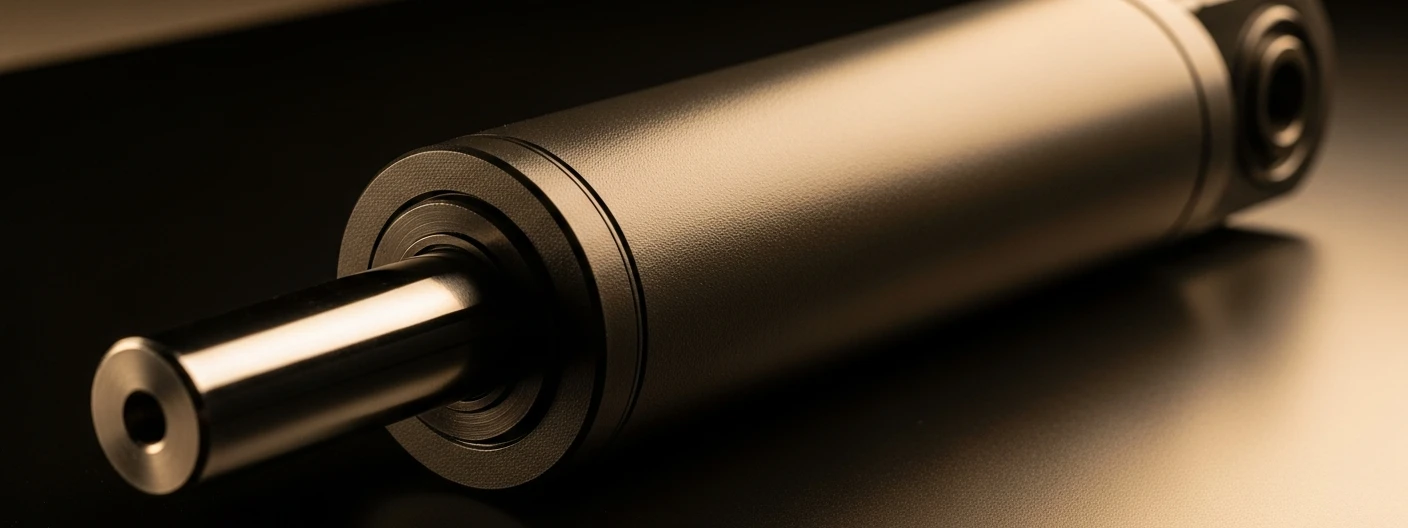

Endüstriyel Silindirler

Tek ve çift etkili endüstriyel hidrolik silindir. Çap 25-320 mm, strok ≤ 7.000 mm (burkulmaya göre sınırlı, projeye özel hesaplanır). Damper, atık aracı, mobil platform, forklift, inşaat, tarım ve endüstriyel uygulamalar için.

Bu ürün için teklif Diğer aileler

360° Detay

Gerçek üretim modeli

SOLIDWORKS üretim verisinden türetilmiş gerçek silindir. Fareyle döndürüp inceleyin.

•••

fareyle döndür

Teknik özellikler

Teknik değerler

Tip: Tek etkili · Çift etkili
Çap: 25-320 mm
Mil çapı (rod): 15-250 mm
Kurs (max): ≤ 7.000 mm (burkulmaya göre)
Nominal basınç: 200-250 bar
Test basıncı: 1,5 × nominal (ISO 10100)
Montaj: Çatal · Flanş · Ayak · Muylu · Mil ucu

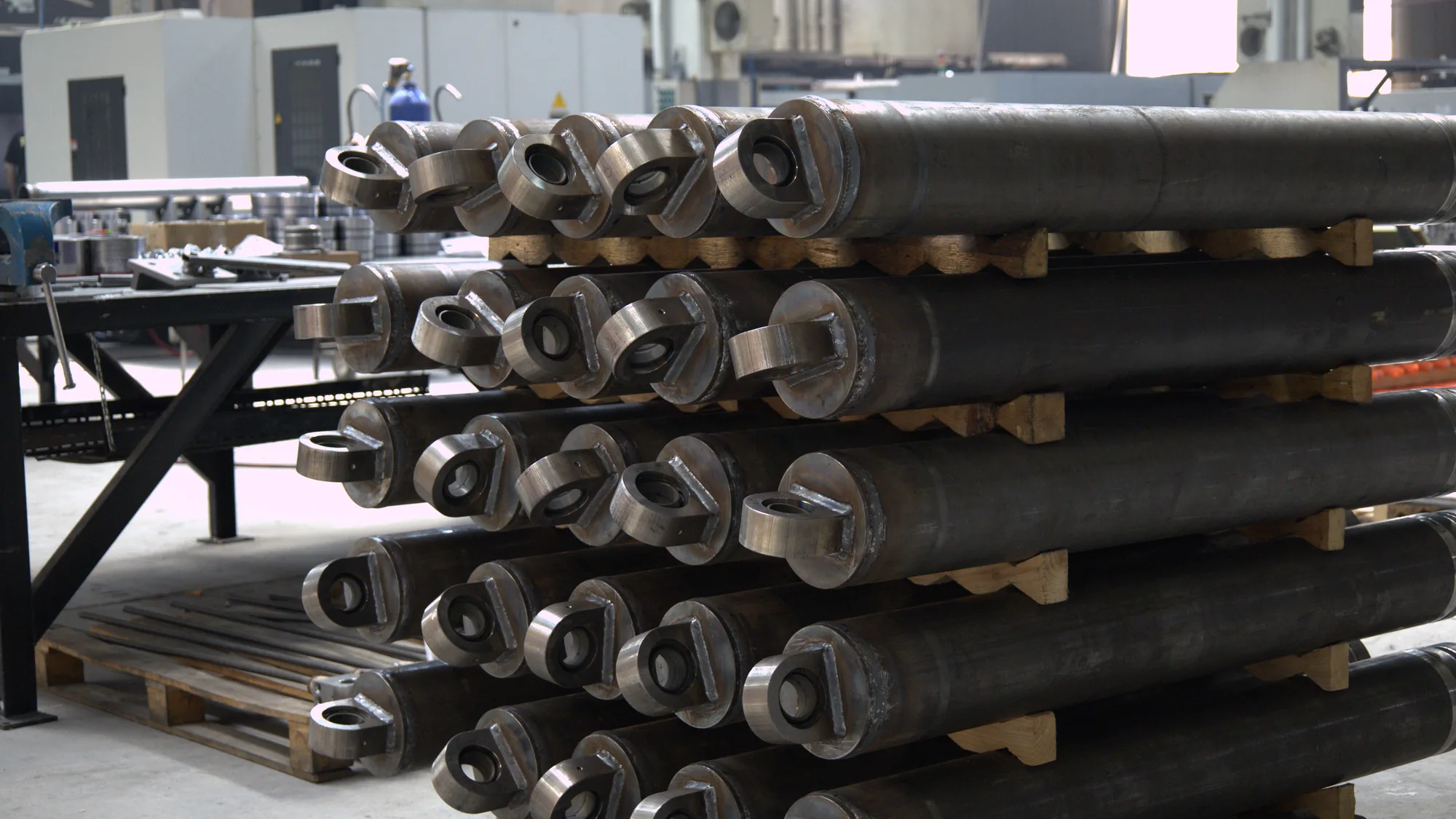

Özel üretim

Bu değerler tipik üretim aralığıdır. Müşteri çizimine veya yük profiline göre istenen çap, kurs, basınç ve bağlantı tipi kombinasyonu özel olarak üretilir. Sızdırmazlık markası seçimi tamamen müşteriye aittir; istenen marka tedarik edilir ve kullanılır.

Uygulama

Tipik kullanım

Damperli kamyon & yarı römork

Tek etkili açma silindiri, kasa kaldırma.

Çevre atık ekipmanları

Çift etkili kompaktör, kaldırıcı, lifter (belediye araçları).

Mobil platform & vinç

Outrigger, makaslı platform, manlift, bom uzantısı.

Endüstriyel makine

Pres, şekillendirme, otomatik durdurma, kalıp baskı.

Malzeme

Yapı

Gövde (boru): DIN 2391-2 St52 / EN 10305-1 E355: soğuk çekilmiş, dikişsiz, honlanmış boru, H8/H9 iç çap toleransı (sertifikalı tedarik)
Mil: CK45 · 42CrMo4 sert krom kaplı çubuk (sertifikalı tedarik, ~30 µm), tuz sisi (NSS) korozyon testli
Kafa & dip: St52 dövme, kaynak kalitesinde
Sızdırmazlık seti: NBR · HNBR · PU · Viton (FKM) · PTFE (müşteri tercihi)

Standart

Referans normlar

ISO 6022 (250 bar serisi) / müşteri çizimine göre boyutsal uyum
ISO 10100 kabul testi (1,5× nominal)
DIN 2391-2 / EN 10305-1 boru standardı
EN 10204 3.1 fabrika muayene sertifikası (her lot)
NFPA/T3.6.7 R3 uyumluluğu (talebe göre)

Standart başlıkları dimensional referanstır; sertifika belgeleri talep üzerine ürün bazlı temin edilir.
