CL
Clevis (montage à chape)
Liaison par axe avec une seule tige ; liberté de rotation. Le plus courant pour les bennes, l'ouverture de remorque et les plateformes mobiles.
Ressources techniques
Fiches techniques, fichiers CAO et guide de sélection.
Tableaux de dimensions, diagrammes des types de montage et notes de sélection par application pour la famille de vérins standard. Les fichiers CAO STEP / DXF sont partagés par l'ingénierie au cas par cas.

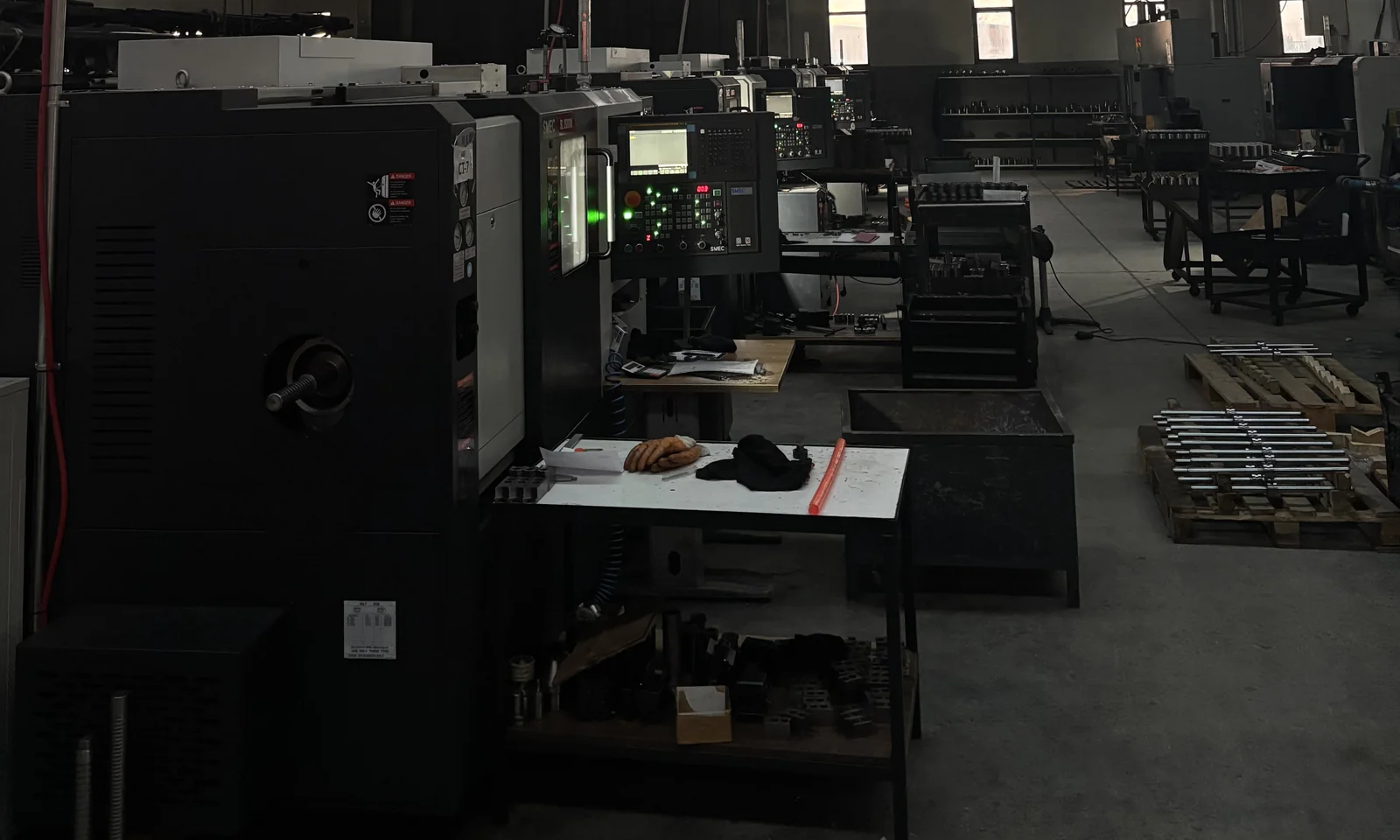

De l'atelier
Fiches techniques de la famille de produits
Familles de vérins standard : tableaux de dimensions
Vérins industriels
Type: Simple effet · Double effet · Alésage: 25-320 mm · Diamètre de tige: 15-250 mm
Vérins industriels simple et double effet. Alésage 25-320 mm, fabriqués sur mesure selon plan.
Demande de spec & ficheVérins télescopiques
Type: Simple effet · Double effet · Nombre d'étages: 2-7 · Course (max): 12 600 mm
Vérins télescopiques simple et double effet. 2-7 étages, course max 12 600 mm.
Demande de spec & ficheConception sur mesure
Données d'entrée de conception: Dessin · fichier de conception · spécification technique · échantillon · Sortie: Échantillon → petite série → production en série · Liberté de spécification: Alésage · course · pression · montage · marque de joint
Production entièrement personnalisée à partir du dessin du client, du fichier de conception ou des spécifications techniques.
Demande de spec & ficheLes fiches techniques PDF complètes (tableau de dimensions + coupe + options de montage) sont partagées au cas par cas. Vous pouvez les demander en remplissant le formulaire de demande du catalogue général.
Types de montage
Types de montage du vérin
Les 6 types de montage les plus courants sont ci-dessous. Consultez la page de détail pour le catalogue complet des 52 types de montage dans le monde et la correspondance des codes ISO + NFPA + Parker.
TR
Trunnion (axe latéral)
Double tourillon trunnion sur le côté du corps ; charge axiale élevée plus rotation. Flèche d'excavatrice, pompe à béton.
FL
Flange (à bride)
Liaison boulonnée via une bride avant ou arrière ; corps fixe, sans décalage d'axe. Presse, industriel fixe.
FT
Foot (à patte)
Profil de patte sous le corps, boulonné par le bas ; faible hauteur, vérins fixes.
RE
Rod End (articulation en bout de tige)
Articulation rotative ajoutée au bout de la tige : rod eye ou rod clevis. Liberté de rotation des deux côtés.
CR
Cross-tube (tube transversal)
Un tube d'axe monté transversalement au bout de la tige ou du corps ; courant en agriculture et dans les engins de construction légers.
Catalogue complet
Tous les 52 types de montage : correspondance ISO + NFPA + Parker
5 catégories, 39 standard + 8 rod end + 5 variantes sur mesure. Même un type qui n'existe nulle part dans le monde est produit à partir d'un plan client.
Guides détaillés
Base de connaissances sur les vérins hydrauliques
Pages détaillées sur l'anatomie des composants, le flux de production, la sélection des joints et les références normatives, compilées par l'équipe d'ingénierie.
Anatomie du vérin hydraulique
9 composants principaux : corps, piston, tige, tête, fond, joint, presse-étoupe, amortissement, orifice. Fonction + matériau + statut de production HPS.
Voir le détailCatalogue des types de montage
52 montages : ISO 6099 + ISO 6020-2 + NFPA T3.6.7R + correspondance des codes Parker. Tie-rod, bride, patte, trunnion, clevis, rod end + sur mesure. Y compris un type qui n'existe nulle part dans le monde, fabriqué à partir d'un plan client.
Voir le détailFlux de production : Secteur vs HPS
Comparaison du flux standard en 10 étapes avec le flux HPS en 5 étapes. Ligne de chromage dédiée pour les tubes d'étage télescopiques.
Voir le détailGuide de sélection des joints
6 matériaux (NBR, HNBR, PU, Viton, PTFE, céramique) matrice pression + température + application. Composants du kit de joints.
Voir le détailNormes de référence
9 normes ISO / DIN / EN / NFPA : essai de réception (ISO 10100), dimensions (6020-2), matière première du tube (DIN 2391), certificat matière (EN 10204 3.1).
Voir le détailQuestions fréquentes
Réponses claires à 13 questions, du calcul de force aux conditions de livraison.
Voir le détailGlossaire des vérins hydrauliques
24 termes clés : alésage, tige, course, étage, étanchéité, flambage... Définitions précises.
Voir le détailTableaux de plage de fabrication
287 combinaisons réelles : alésage → OD → tiges + poussée à 200 bar + classe.
Voir le détailNotes de connaissances
Notes de sélection et d'utilisation des vérins hydrauliques
Sélection du vérin : calcul d'alésage, course, pression
À partir de la force, de la vitesse et de la course requises dans l'application, sélection du diamètre d'alésage + pression nominale + type de montage.
Sélection des joints : NBR · Viton · PU · céramique
Système de joints selon la température de service, le type de fluide (huile minérale, bio-huile, eau-glycol), la pression et le nombre de cycles.
Calcul de la longueur de flambage (Euler)
Risque de flambage de la tige à pleine course : vérification du diamètre de la tige et de la distance corps-palier avec la formule d'Euler.
Vérin télescopique : arrêt des étages
Sélection de l'arrêt interne (intégré + tampon) et de la bague d'arrêt externe ; gestion du coup de bélier dans les applications à longue course.
Procédure d'essai : 1,5× pression nominale
Essai de pression individuel de chaque vérin avant expédition ; durée de l'essai, critère d'acceptation d'étanchéité, édition du certificat.
Les notes détaillées sont partagées au format PDF par l'ingénierie. Envoyez une demande pour un sujet spécifique.
Sélection des joints
Matériau d'étanchéité : matrice pression, température, application
La sélection du kit de joints dépend de la pression de service, de la plage de température et du type de fluide. HPS fournit une recommandation de sélection basée sur l'application.
NBR (Nitrile)
Pression≤ 250 bar
Température≤ 90°C
Hydraulique générale, huile minérale · économique, large compatibilité
HNBR
Pression≤ 300 bar
Température≤ 120°C
NBR amélioré : bio-huile + haute température
Polyurethane (PU)
Pression≥ 400 bar
Température≤ 100°C
Heavy-duty, résistance à l'abrasion, longue durée de vie en cycles
FKM (Viton)
PressionÉlevée
Température≤ 200°C
Haute température, résistance chimique, fluide abrasif
PTFE
PressionTout niveau
Température−50 / +250°C
Température extrême, inertie chimique, application de niche
Céramique
Pression700+ bar
TempératureÉlevée
Très haute pression (presse, coup de bélier)
Normes de référence
ISO / DIN / EN / NFPA : portée et application
- ISO 10100
- Essai de réception du vérin hydraulique (1,5× pression nominale)
- ISO 10771-1
- Fatigue pressure testing : essai de durée de vie cyclique
- ISO 4413
- Norme de sécurité hydraulique + proof test (1,5× MAWP)
- ISO 6020-2
- Dimensions de montage tie-rod (MF1-MS7)
- ISO 6022
- Montage de vérins hydrauliques pour service intensif
- DIN 2391 ST52
- Tube rodé sans soudure étiré à froid (corps du vérin)
- EN 10305-1 E355
- Équivalent moderne de la DIN 2391 : tube de vérin rodé
- EN 10204 3.1
- Mill test report (certificat de matière première)
- NFPA T3.6.7R
- Compatibilité de montage marché américain
Demandez un fichier CAO ou une fiche technique
Les fiches PDF de tableaux de dimensions pour les familles de vérins standard, les fichiers CAO STEP/DXF au cas par cas et les plans pour les combinaisons de montage sur mesure sont partagés par l'équipe d'ingénierie.
